세대급수용 감압 밸브 SHPRV-SU4, SU4R, SU5
|
SHPRV-SU4, SU4R, SU5형 감압 밸브는 세대급수 및 급탕용 감압 밸브로서, 공급측 압력의 변동에 대하여 극히 안정된 2차측 압력을 유지하고, 여과망이 내장된 소형·경량으로 설계되어 있으므로 설치 및 취급이 용이합니다.
특징
- 설정압력을 현지에서 조정을 할 필요가 없습니다.
- 밸브 구조는 압력 밸런스 구조를 채택 하고 있으며, 1차측 압력에 영향 없이 2차측 압력을 일정하게 유지합니다.
- 밀폐구조이므로 다이아후램 파손 시에도 유체의 외부누설이 없습니다.
- 밸브의 시트 재질은 스테인리스로 내구성이 우수합니다.
- 스트레이너 내장으로 이 물질에 의한 고장을 방지할 수 있습니다.
- 배관에 설치된 상태에서 분해조립이 가능한 구조로 유지보수가 용이합니다.
- 배관의 설치 방향이 수직·수평 설치가 가능합니다.
※ 별도 요청시 역류방지기능을 추가할 수 있습니다.

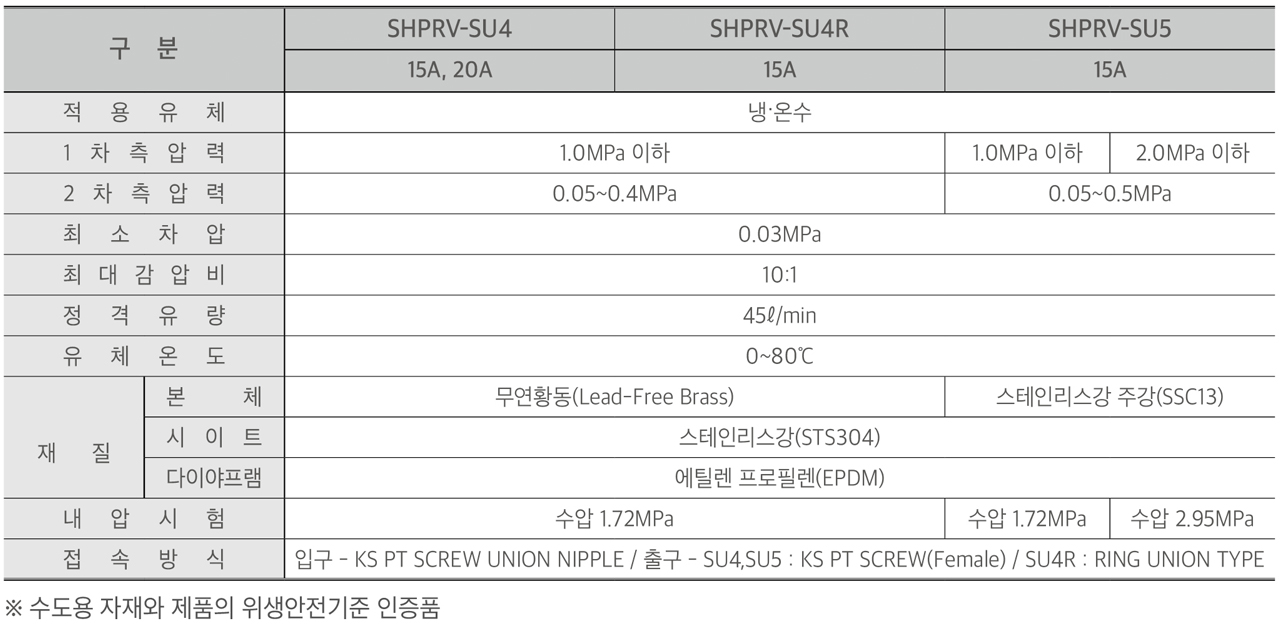

제품사양

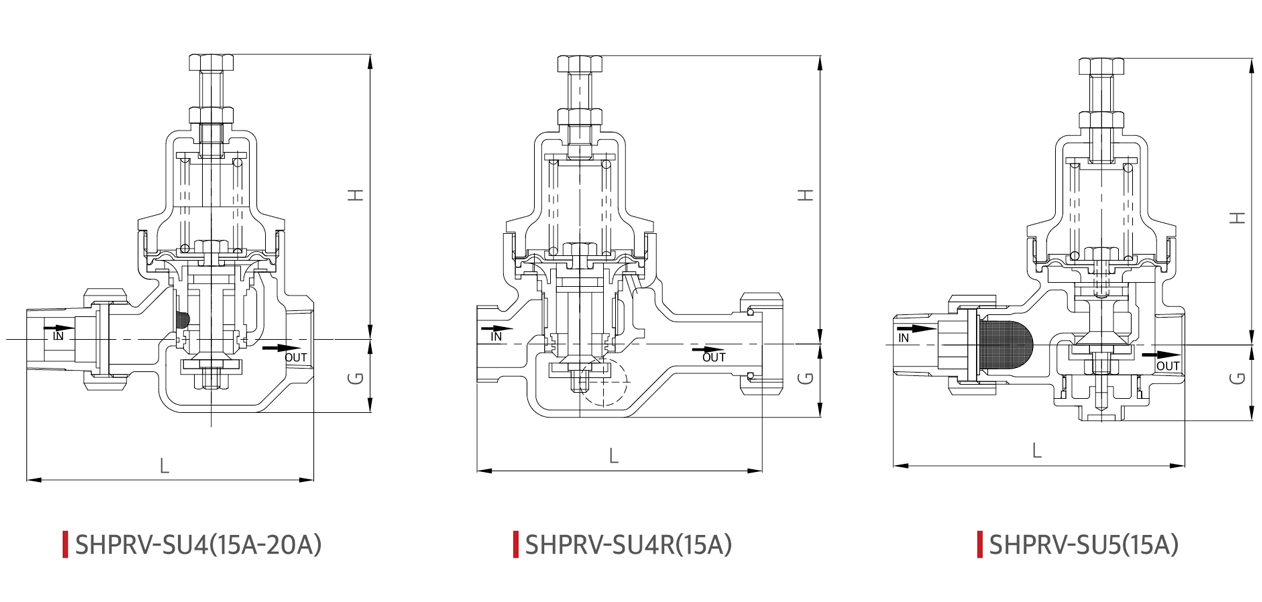

구조도

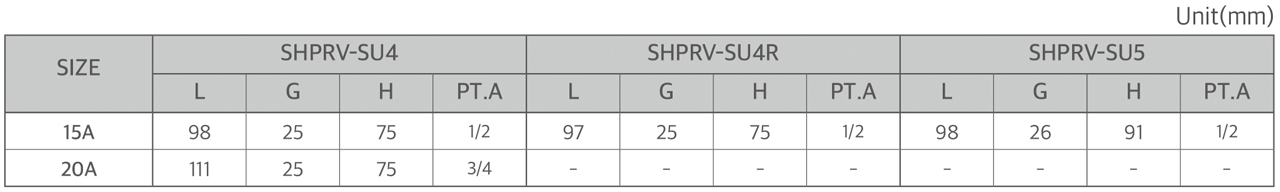

제품 치수표

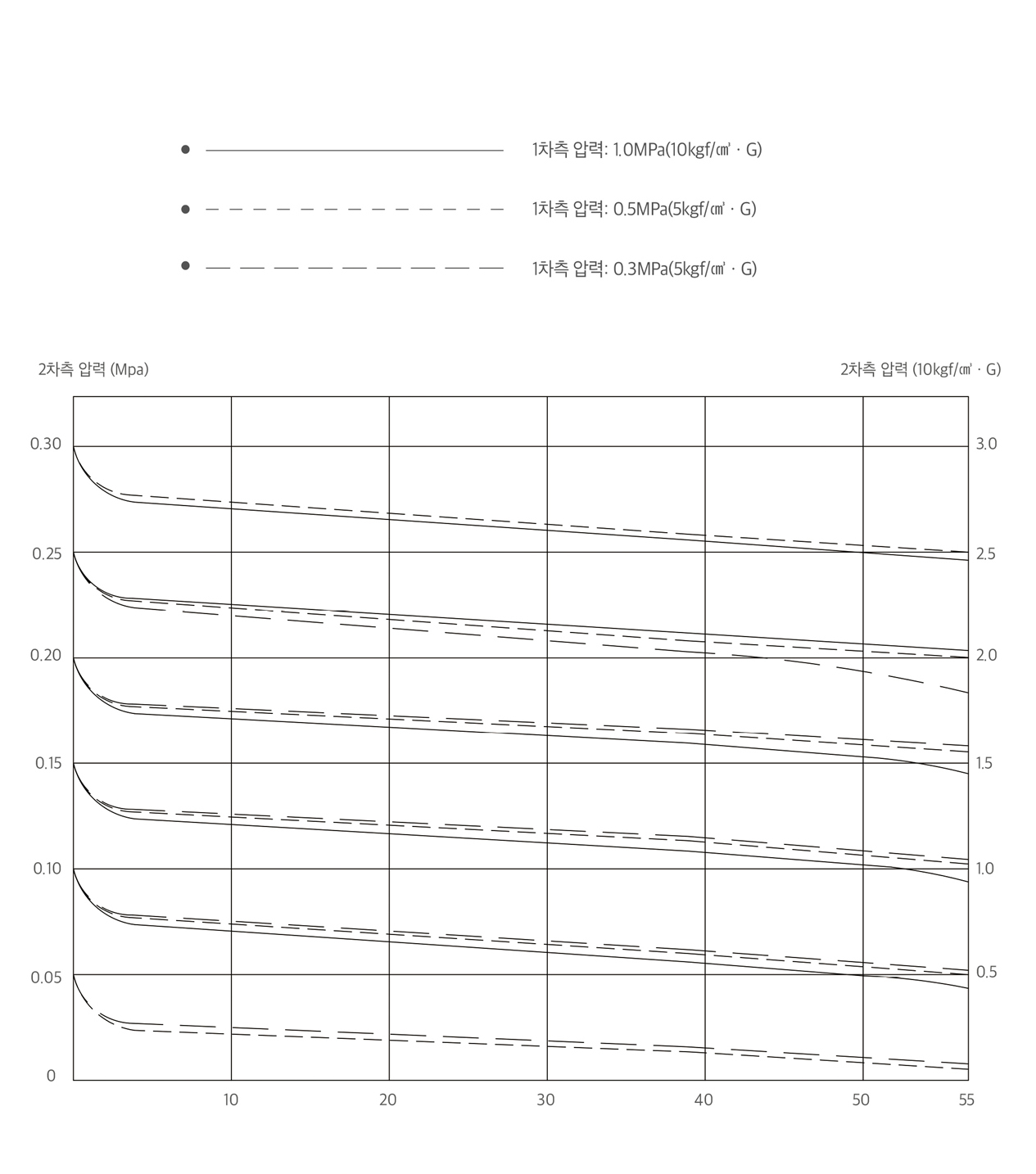

유량표
밸브 설치도

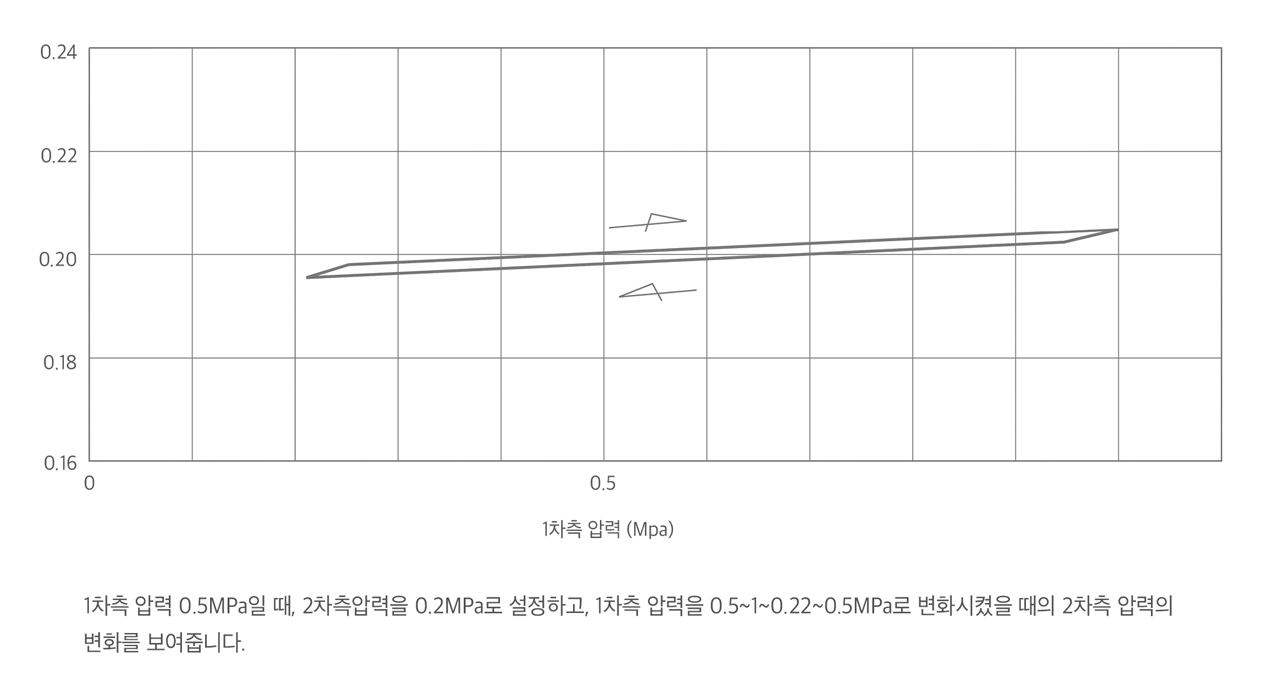

압력 특선도
|
|
